انواع چراغ خطی
چراغ خطی مبنا با بدنه پروفیل آلومینیوم آنودایز و دیفیوزر PMMA. میزان شدت نور و رنگ نور با توجه به نیاز فضا قابل انتخاب میباشد. منابع نوری SMD از برند بریجلوکس با ولتاژ کاری 24 ولت دی سی و منابع تغذیه از برند MEAN WELL است. تمامی طرح های روشنایی با چراغ های خطی توکار، روکار و آویز قابل اجرا می باشند.
چرا روشنایی خطی؟
نورخطی به دلیل انعطاف پذیری، عملکرد عالی و زیبایی به طور فزاینده ای محبوب شده است. چراغ خطی را می توان در هر نوع سقفی نصب کرد. همچنین تجهیزات نصب اجازه اجرای طرح های خاص و منحصر بفرد را به ما می دهند. ریسه ال ای دی بکار رفته در روشنایی خطی دارای طول عمر 50/000 ساعت می باشد. چراغ خطی طیف وسیعی از رنگ نورهای مختلف را می توانند ارائه دهند. شما می توانید رنگ نور چراغ را متناسب با کاربری فضا و سلیقه خود انتخاب کنید. همچنین میزان نور چراغ خطی قابل کنترل است. منابع نوری بکاررفته در چراغ خطی قابلیت تنظیم شدت نور ( dimmable) و تغییر رنگ نور (dim to warm) را با استفاده از تجهیزات روشنایی و نورپردازی دارند.
روشنایی خطی اکنون به شکل های زیادی در دسترس است. این محصولات می توانند به صورت توکار، روکار یا آویز باشند. با توجه به رتبه بندی ip (محافظت از ورود ذرات و مایعات)، چراغ های روشنایی خطی می توانند دارای رتبه ip65 و ip68 نیز باشند. به این معنی که برای استخر، حمام و مکان هایی که احتمال برخورد آب وجود دارد مناسب هستند. یکی دیگر از ویژگی های خاص این سیستم روشنایی استفاده در طول و اشکال مختلف است. شما می توانید روشنایی خطی با طول بیش از 20 متر داشته باشید. همچنین سایز عرضی چراغ های خطی نیز دارای تنوع زیادی است.با توجه به گسترش چراغ خطی، این محصول در کاربردهای مختلف مورد استفاده می‌گیرد. در گذشته، از روشنایی خطی بیشتر در فضای اداری استفاده می شد، اکنون می توان در کاربردهای تجاری و خانگی نیز برای روشنایی محیط استفاده کرد
مدل های چراغ خطی
چراغ خطی توکار
چراغ خطی آویز
چراغ خطی روکار
مشخصات فنی
معرفی انواع چراغ خطی
مدل های اصلی چراغ خطی بر اساس نحوه نصب به شرح ذیل می باشد.

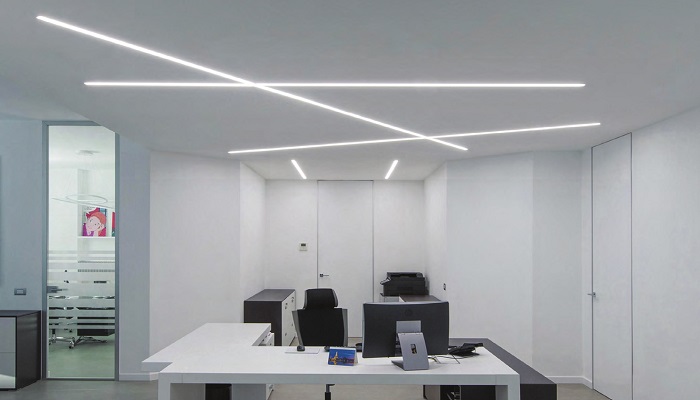

چراغ خطی توکار: Recessed linear light
چراغ خطی توکار از مینیمال ترین و زیباترین المان های روشنایی به شمار می رود. در این مدل تمام بدنه چراغ در داخل دیوار یا سقف قرار می گیرد و فقط پخش کننده نور (دیفیوزر) قابل مشاهده است. به همین دلیل، قبل از اجرا میبایست به شرایط نصب هر مدل از پروفیل ها توجه کرد.
این مدل به دو دسته لبه دار و بدون لبه تقسیم می شود و در انواع خطوط و اشکال هندسی قابل اجرا هستند. نحوه نصب چراغ خطی توکار بدین صورت است که از قبل فضای قرارگیری پروفیل جانمایی شده و لاین نوری بر اساس طراحی اجرا می گردد.
مدل های چراغ خطی توکار:
1. چراغ خطی توکار با لبه: Recessed linear light-trim
در مدل لبه دار (تریم)، در اطراف پخش کننده نور (دیفیوزر)، لبه هایی به عرض حدود 0.5 سانتی متر در هر طرف وجود دارد. این لبه ها نصب چراغ را آسان می کند و در صورت ایجاد برش یا شیار در سقف برای نصب چراغ با لبه، خطای انسانی که در زمان برش کناف بوجود می آید پوشیده می شود.
چراغ ها به وسیله یک بست پروانه ای یا u شکل و یا فنر (که در پشت بدنه پروفیل قرار می گیرند) از داخل تنظیم می شود و با چرخش بست، بدنه در سقف ثابت می شود.
چراغ خطی توکار بدون لبه: Recessed trimless linear light
تصور کنید نور خطی شما در داخل سقف هیچ لبه ای نداشته باشد. به عبارت دیگر، هیچ اثری از بدنه چراغ وجود ندارد و تنها منبع نور به صورت یکپارچه با ساختار سقف دیده می شود. این یکی از مزایا و زیبایی های چراغ خطی توکار بدون لبه یا تریم است.
در این مدل تمامی اضافات اطراف چراغ حذف شده و ظاهری فوق العاده زیبا و مینیمال در نورپردازی فضا ایجاد می شود. روشنایی آن مانند سایر مدل ها بوده و تنها تفاوت در نحوه نصب آنهاست.

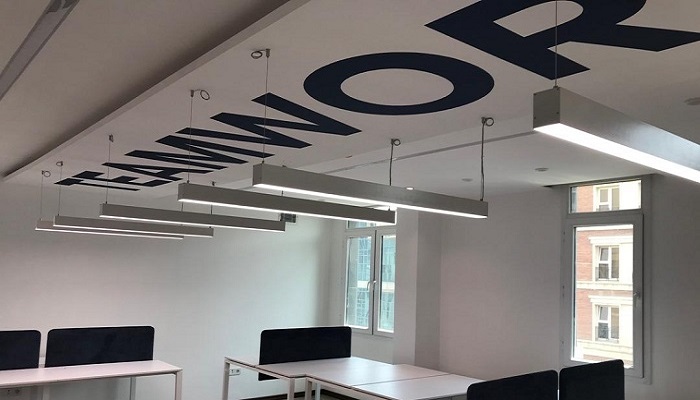

چراغ خطی آویز: Suspended linear ligh
چراغ خطی آویز از پرطرفدارترین و زیباترین چراغ های موجود در بازار هستند و از نظر طراحی ساختاری مانند پروفیل روکار تولید می شوند. بدنه پروفیل آویز جهت زیبایی بیشتر فضا و به عنوان یک المان در طراحی، قابلیت تولید با رنگ دلخواه را دارد.
این چراغ ها با استفاده از سیم بکسل از سقف آویزان می شوند تا هم نور کافی و هم زیبایی بصری ایجاد کنند. با استفاده از تجهیزات روشنایی آویز امکان تنظیم ارتفاع چراغ و همچنین کنترل میزان نور نیز وجود دارد.

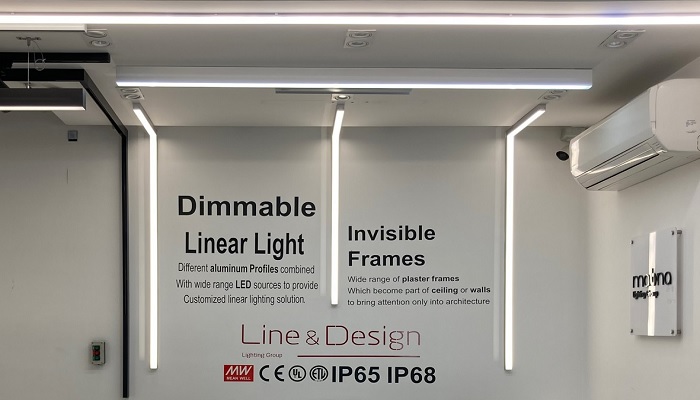

چراغ خطی روکار: Surface mounted linear light
از لاین روکار در فضاهایی استفاده می شود که نمی توان شیاری در داخل سقف یا دیوار ایجاد کرد تا فضای کافی برای قرارگیری چراغ ایجاد شود و یا محدودیت ارتفاع مانع از نصب بصورت آویز می شود. نحوه نصب چراغ خطی روکار بسیار آسان بوده و بدون نیاز به تخریب سازه و بر اساس سلیقه مصرف کننده اجرا می شود. نکته مهم جانمایی منابع تغذیه بوده که میبایست در نظر گرفته شود.
در این مدل تمام بدنه چراغ به عنوان بخشی از دکوراسیون در نظر گرفته می شود. به همین دلیل معمولا چراغ خطی روکار با رنگ بدنه سفارشی تولید می شوند تا بتوانند با دکوراسیون فضای مورد نظر هماهنگ شوند. این مدل را نیز می توان با شدت نور دلخواه و در تمام اشکال اجرا کرد.

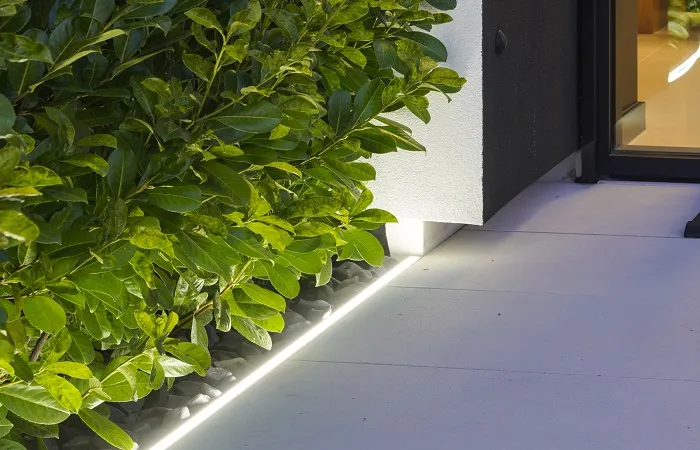

چراغ خطی دفنی: in-ground linear light
چراغ خطی دفنی در طول های مختلف و نصب در سطوح مختلف از جمله سنگفرش، سرامیک و… در داخل و خارج ساختمان امکان طراحی و اجرا دارد. چراغ خطی استخری نیز جزو این دسته میباشد. این مدل بصورت توکار نصب می شود و در زمان اجرا میبایست به نحوه اتصال برق نیز توجه نمود.
چراغ خطی دفنی غیر از استانداردهای مرسوم در این سیستم روشنایی، میبایست 2 ویژگی دیگر را نیز داشته باشند. رتبه ik و ip که هر دو استاندارد حفاظتی می باشند. برای آشنایی بیشتر استفاده کنندگان با این دو استاندارد توضیح مختصری ارائه شده است.
استاندارد ik:
رتبه‌بندی IK (یا رتبه‌بندی حفاظت ضربه) استاندارد مهم بین‌المللی برای تجهیزات الکتریکی و الکترونیکی در فضای بیرونی است. استاندارد ik با عددی از 00 تا 10 تعریف می‌شوند. این رتبه بندی نشان‌دهنده درجه حفاظت قطعات الکتریکی در برابر ضربه‌های مکانیکی خارجی است. هر چه این عدد بزرگتر باشد حفاظت افزایش پیدا می کند.
درجه حفاظت (استاندارد) ip:
ip رتبه‌بندی است که اتصالات و بدنه چراغ ها را برای مناسب بودن آنها برای استفاده در مکان‌های مختلف بر اساس میزان حفاظت در برابر آب و یا گرد و غبار بررسی و درجه بندی می‌کند.
اولین رقم درجه بندی IP به سطح حفاظت در برابر مواد جامد از جمله ذرات گرد و غبار و حشرات اشاره دارد. رقم دوم نشان‌دهنده سطح حفاظت در برابر مایعات است. سطوح مقاومت در برابر گرد و غبار از 0 تا 6 شماره گذاری می شود و رتبه بندی مقاومت در برابر آب در محدوده 0 تا 9.
هرچه عدد بالاتر باشد در حفاظت بیشتر است. در محیط های دارای رطوبت نسبتا زیاد مانند روف گاردن و سقف حمام بهتر است از منبع نور با ip65 و برای محیط هایی با رطوبت 100% مانند داخل استخر از ip68 استفاده شود.
اجزای تشکیل دهنده روشنایی خطی:
- پروفیل چراغ خطی
پروفیل، بدنه اصلی چراغ خطی را تشکیل داده و از جنس آلومینیوم اکسترود شده با کیفیت بالا ساخته می‌شود. این پروفیل وظایف مختلفی را بر عهده دارد، از جمله:
محافظت از چیپ‌ها: پروفیل از چیپ‌های LED در برابر عوامل خارجی مانند گرد و غبار، رطوبت و ضربه محافظت می‌کند.
انتقال حرارت: پروفیل به دفع حرارت تولید شده توسط چیپ‌های LED کمک می‌کند و از گرم شدن بیش از حد آنها جلوگیری می‌کند.
ایجاد ظاهری زیبا: پروفیل‌ها در طرح‌ها و رنگ‌های مختلف موجود هستند و می‌توانند به زیبایی دکوراسیون داخلی شما اضافه کنند.
- دیفیوزر چراغ خطی
دیفیوزر پوششی است شیری رنگ که روی چراغ خطی نصب می‌شود و نور آن را به طور یکنواخت و ملایم پخش می‌کند. دیفیوزرها از جنس‌های مختلفی مانند پلی کربنات، پلی اتیلن و پلی استایرن ساخته می‌شوند.
مزایای استفاده از دیفیوزر:
نورپردازی یکنواخت: دیفیوزرها نور LED را به طور یکنواخت پخش می‌کنند و از ایجاد سایه و خیرگی جلوگیری می‌کنند. این امر برای مکان‌هایی که افراد به مدت طولانی در آنها کار می‌کنند یا مطالعه می‌کنند، بسیار مهم است.
محافظت از LED ها و ایجاد ظاهری زیبا: دیفیوزرها از LED ها در برابر گرد و غبار، رطوبت و ضربه محافظت می‌کنند و طول عمر آنها را افزایش می‌دهند. همچنین می‌توانند به زیبایی چراغ اضافه کنند و آنها را به عنصری دکوراتیو در دکوراسیون داخلی تبدیل کنند.
- منبع نور
چراغ خطی ال ای دی از منابع نوری SMD استفاده می کند. معمولا منبع نور بصورت نوار های 5 متری در شار نوری (لومن)، توان های مصرفی و رنگ نور های مختلف عرضه می گردد.
- منبع تغذیه
از آنجا که ولتاژ کاری چراغ خطی 24 ولت بوده، میبایست جهت جانمایی سوییچینگ ها، میزان مصرف و افت توان (فاصله آنها با سر خط روشنایی) سوئیچینگ ها محاسبه گردد. ما در این سیستم روشنایی از سوئیچینگ های مین ول (MEANWELL) استفاده می کنیم.
ابعاد چراغ خطی توکار و روکار
ابعاد این محصول روشنایی متنوع بوده و از چراغ خطی باریک تا عرض بزرگ برای کاربری های مختلف موجود است. می توانید با مراجعه به کاتالوگ لاین نوری اطلاعات فنی دقیق بدست آورید. قیمت چراغ خطی بر اساس سایز پروفیل، میزان نور و توان مصرفی (سوئیچینگ) برآورد می گردد.
کاتالوگ چراغ خطی
